RL421  Slim

RL421 Slim è un relè passo-passo elettronico universale con dispositivo di interruzione a semiconduttore.


Comando da uno o più punti per mezzo di pulsanti normalmente aperti di qualsiasi serie civile, anche aventi spia di segnalazione (max 4 mA totali).


L'installazione non necessita del collegamento diretto al filo di neutro. L'uscita verso il carico è a 230V.


Il dispositivo è inserito in un involucro plastico e immerso in resina poliuretanica flame retardant UL94 V-0.


Ciò oltre a conferire proprietà ignifughe al prodotto, assicura la massima silenziosità di funzionamento.

Il prodotto è venduto corredato da foglio di istruzioni.

Autoconsumo: Nessuno

Instruction sheet

Disponibile su

Caratteristiche tecniche




  • Alimentazione: 230 Vac 50 Hz
  • Temperatura operativa: -5 a +35 °C
  • Nessun ritardo tra comando e commutazione
  • Memoria di stato : SI ( memoria in assenza di tensione di rete)



  • Funziona con lampade LED?

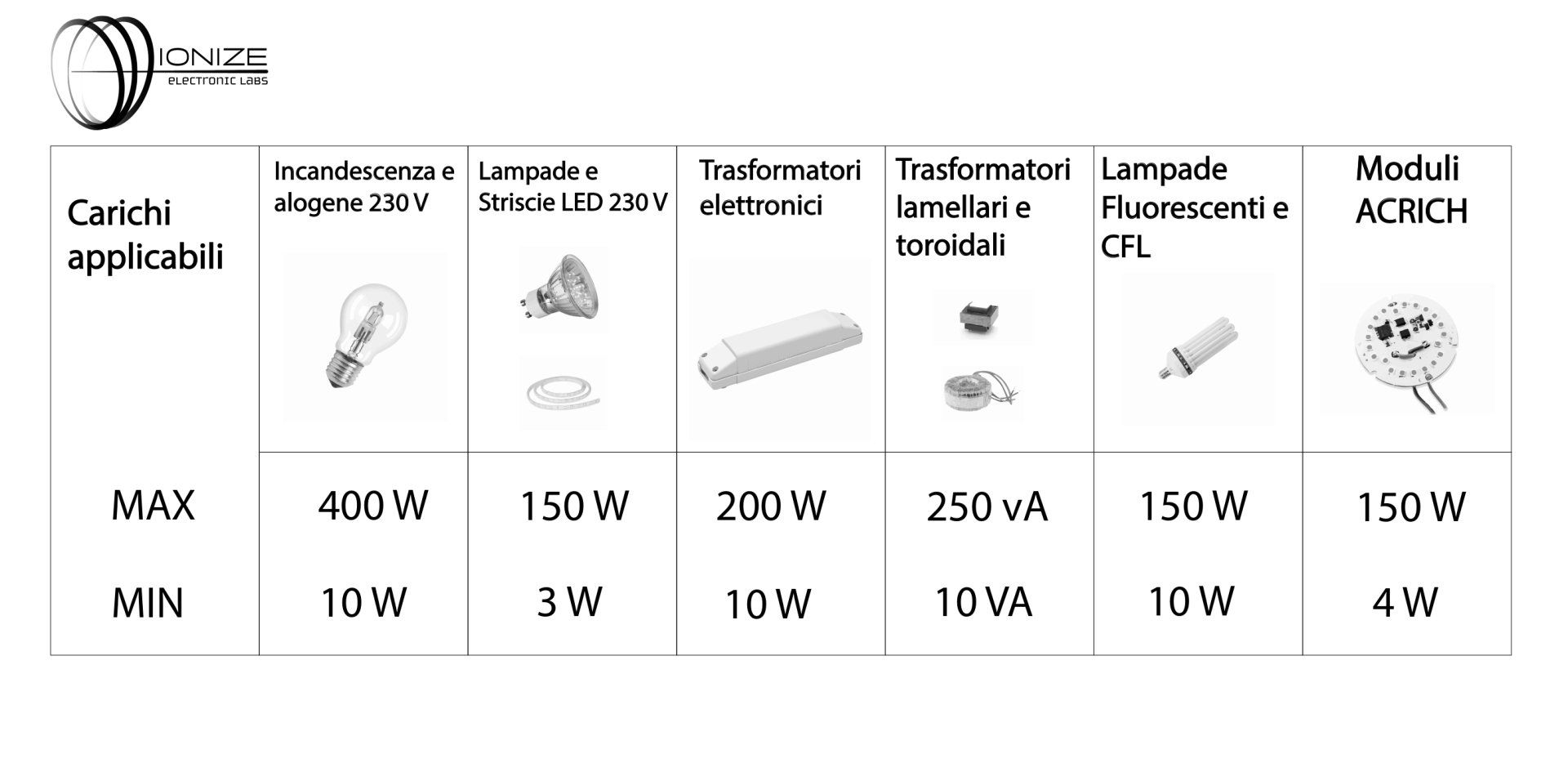

    Si, controlla solo che siano rispettati i carichi minimi e massimi

  • Una volta collegati i fili la lampada rimane accesa

    RL421 funziona solo collegando il pulsante al neutro.

    Se per errore il pulsante viene collegato alla fase, sarà comunque possibile accendere la lampada alla prima pulsata, rimanendo poi bloccata in questo stato.

    Un altra possibilità è quella di aver provocato un corto circuito in seguito a collegamenti errati; in questo caso la lampada si accende appena dopo aver ridato tensione.

    Il semiconduttore interno al relè sarà irrimediabilmente danneggiato.
