RL421 Slim

RL421 Slim ist ein universelles elektronisches Stromstoßschalter mit Halbleiterschaltgerät.


Befehl von einer oder mehreren Weichen aus mittels normal offener Drucktaster beliebiger ziviler Baureihen, auch mit Leuchtmelder (max. 4 mA gesamt).


Die Installation erfordert keinen direkten Anschluss an den Neutralleiter. Der Ausgang zur Last beträgt 230V.


Das Gerät wird in ein Kunststoffgehäuse eingesetzt und in flammhemmendes Polyurethanharz UL94 V-0 getaucht.


Dies sorgt zusätzlich zu den feuerfesten Eigenschaften des Produkts für maximale Geräuschlosigkeit im Betrieb.

Das Produkt wird mit einer Gebrauchsanweisung verkauft.

Eigenverbrauch: Keine

                                   Instruction sheet

Verfügbar auf

Technische Merkmale

Stromversorgung: 230 Vac 50 Hz

Betriebstemperatur: -5 bis 35 ° C

Keine Verzögerung zwischen Befehl und Schalten

Statusspeicher: JA (Speicher bei fehlender Netzspannung)

  • Funktioniert es mit LED-Lampen?

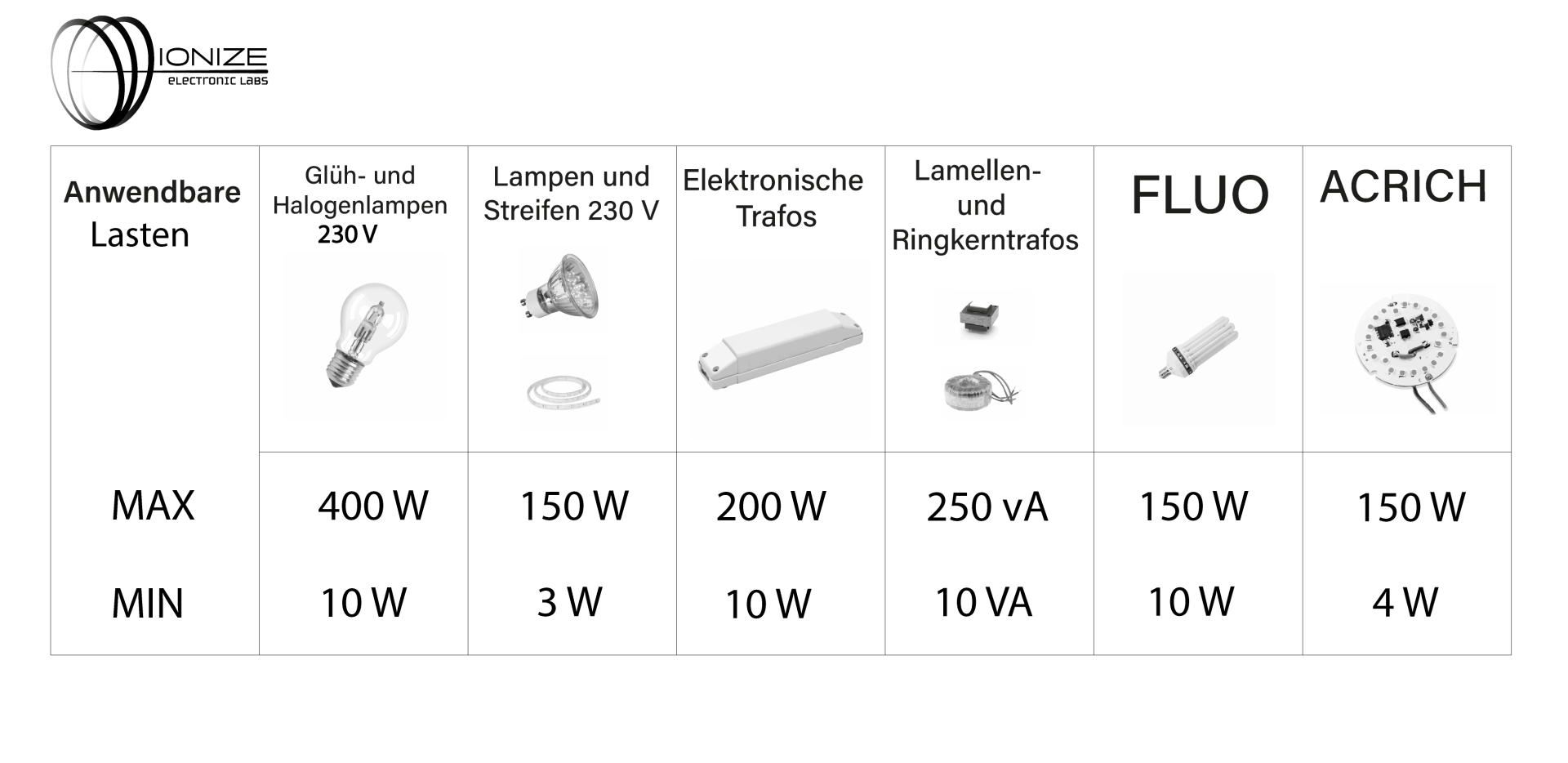

    Ja, überprüfen Sie einfach, ob die Mindest- und Höchstlasten eingehalten werden

  • Sobald die Kabel angeschlossen sind, bleibt die Lampe an

    Der RL421 funktioniert nur, wenn der Taster an den Nullleiter angeschlossen wird.

    Wenn der Taster versehentlich an die Phase angeschlossen wird, kann die Lampe beim ersten Impuls noch eingeschaltet werden, sie bleibt dann in diesem Zustand blockiert.

    Eine andere Möglichkeit ist, dass durch falsche Anschlüsse ein Kurzschluss verursacht wurde; in diesem Fall schaltet sich die Lampe ein, sobald die Spannung wieder vorhanden ist.

    Der Halbleiter im Inneren des Relais wird dadurch irreparabel beschädigt.
