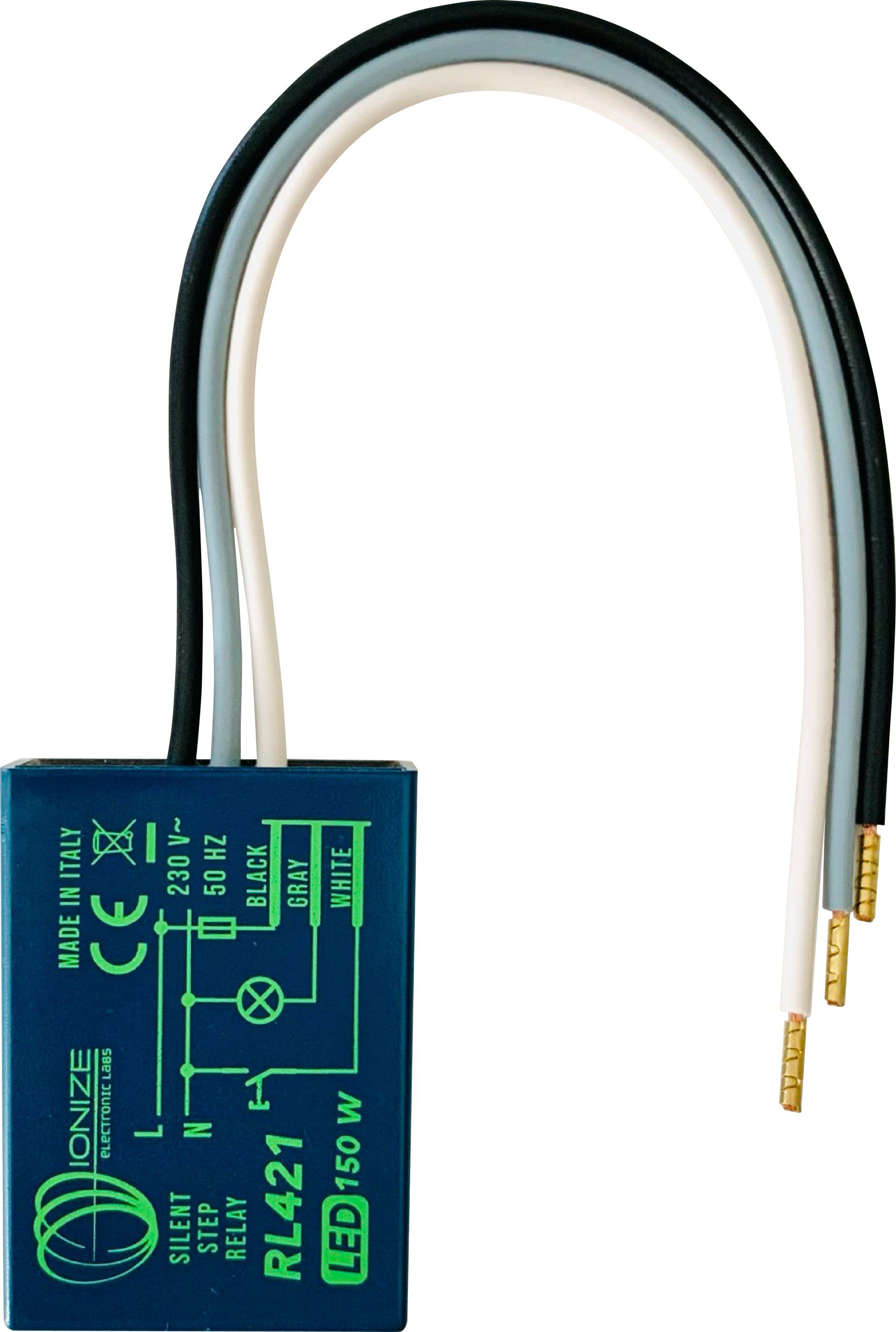

RL421 Slim

RL421 Slim est un Télérupteur électronique universel avec dispositif de commutation à semi-conducteur.



Commande à partir d'un ou plusieurs points au moyen de boutons poussoirs normalement ouverts de toute série civile, également avec voyant lumineux (max 4 mA au total).


L'installation ne nécessite pas de connexion directe au fil neutre. La sortie vers la charge est de 230V.

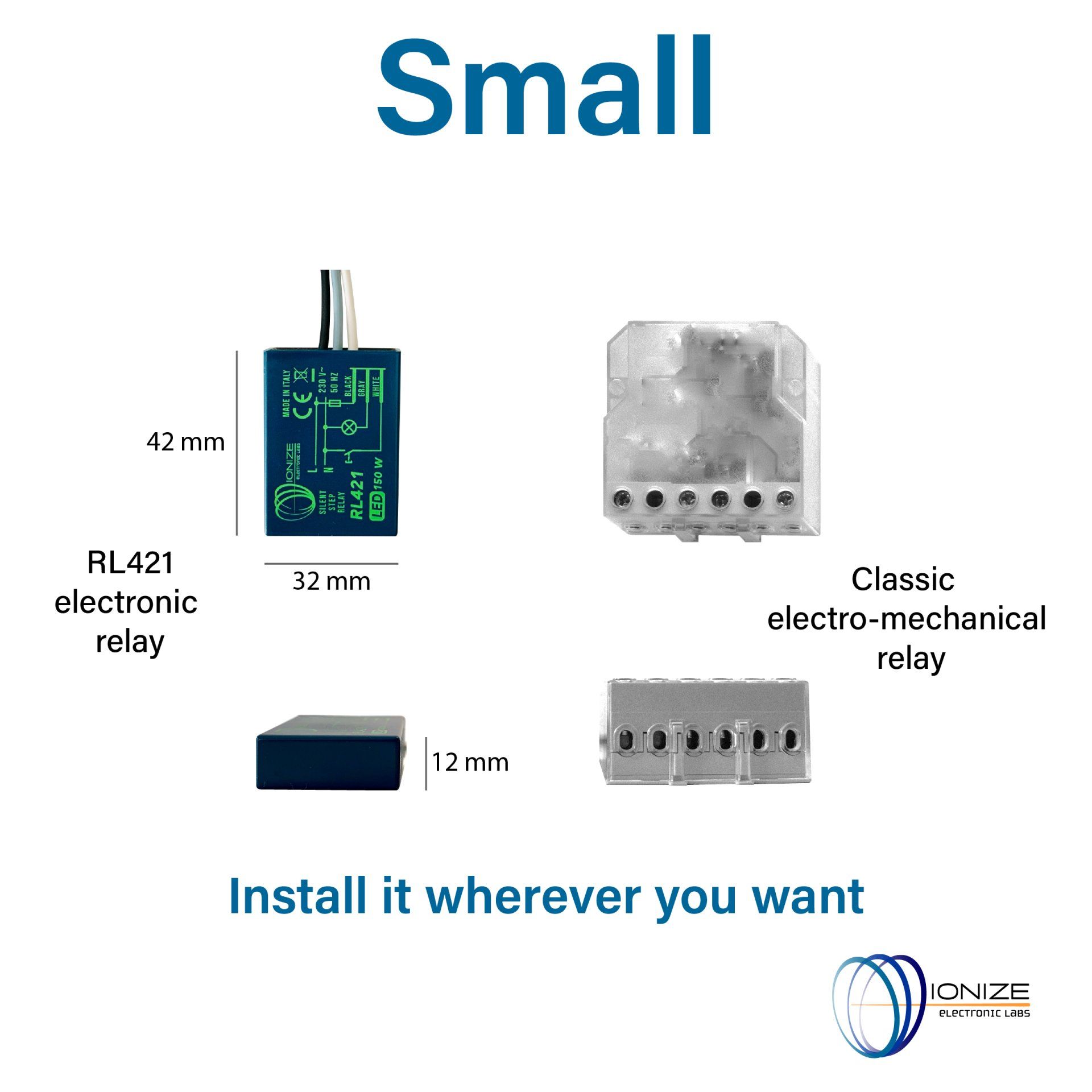

L'appareil est inséré dans un boîtier en plastique et immergé dans une résine polyuréthane ignifuge UL94 V-0.


Ceci, en plus de conférer au produit des propriétés ignifuges, garantit un silence de fonctionnement maximal.

Le produit est vendu avec une notice d'instructions.

Autoconsommation : Aucune

                                Instruction sheet

Disponible sur

Caractéristiques techniques

Alimentation : 230 Vac 50 Hz

Température de fonctionnement : -5 à 35°C

Pas de délai entre commande et commutation

Mémoire d'état : OUI (mémoire en l'absence de tension secteur)

  • Fonctionne-t-il avec les lampes LED ?

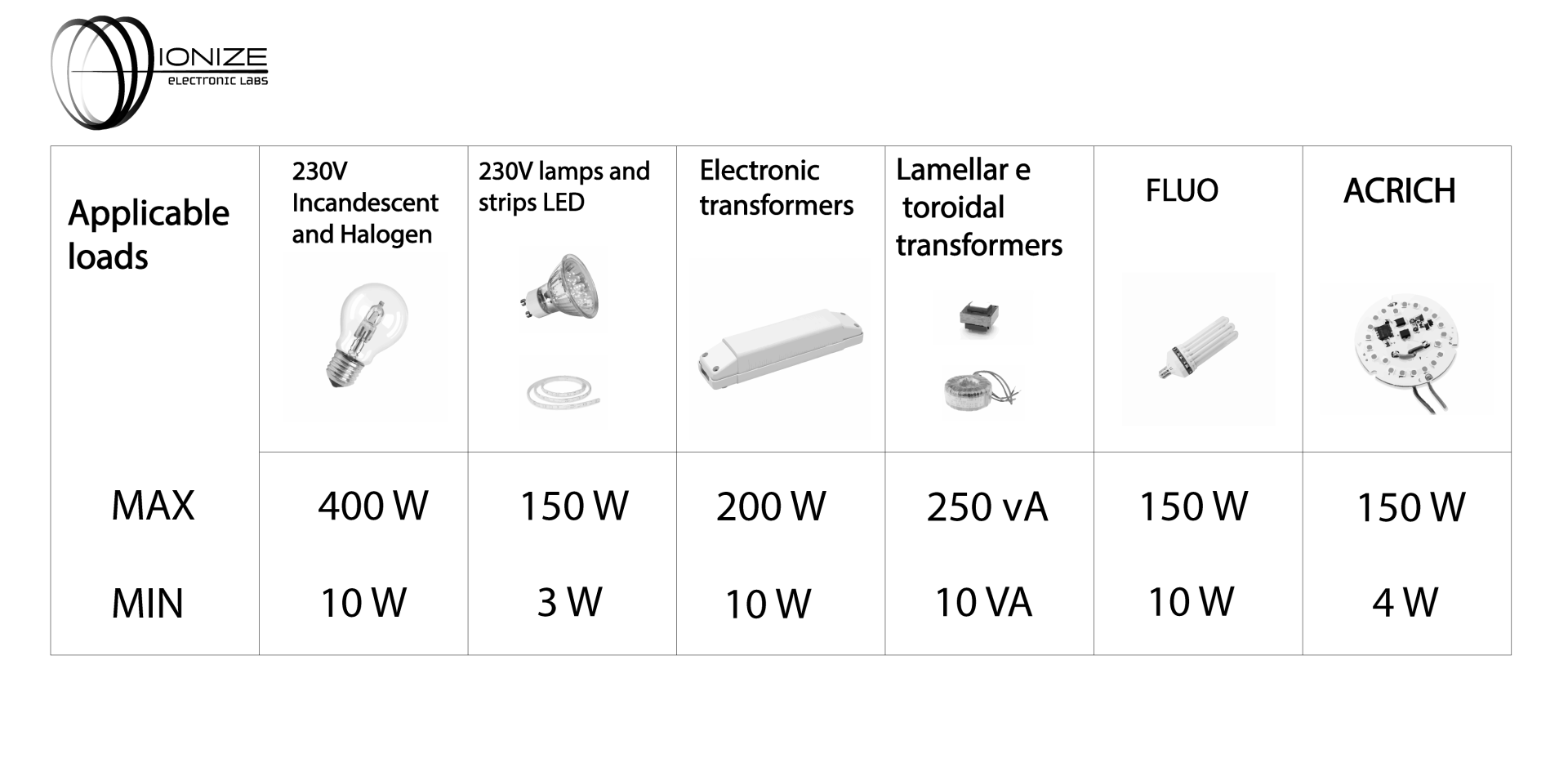

    Oui, il suffit de vérifier que les charges minimales et maximales sont respectées

  • Une fois les fils connectés, la lampe reste allumée

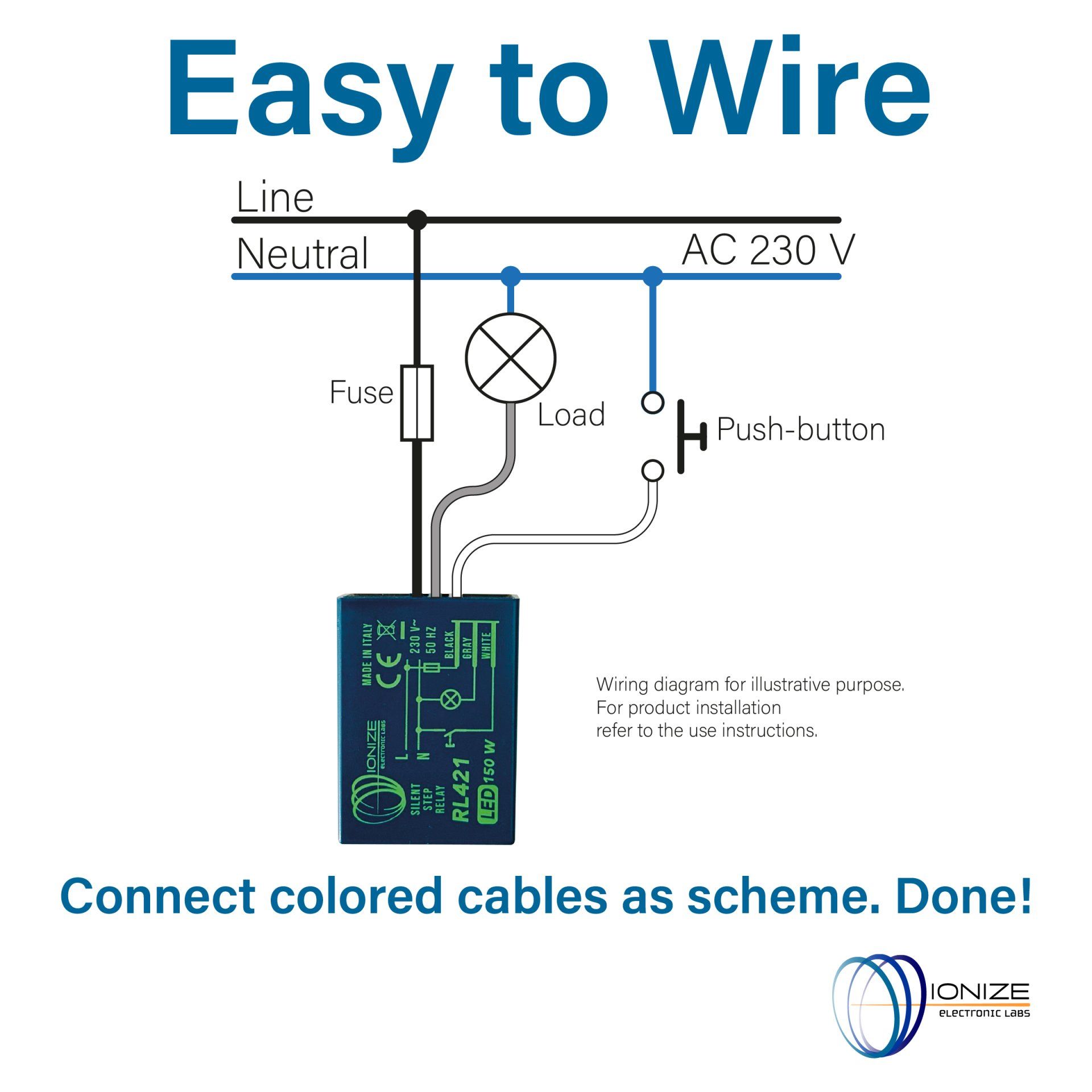

    Le RL421 ne fonctionne qu'en connectant le bouton au neutre.

    Si par erreur le bouton poussoir est connecté à la phase, il sera toujours possible d'allumer la lampe à la première impulsion, elle restera alors bloquée dans cet état.

    Une autre possibilité est d'avoir provoqué un court-circuit suite à des connexions incorrectes ; dans ce cas, la lampe s'allume dès que la tension est rétablie.

    Le semi-conducteur à l'intérieur du relais sera irrémédiablement endommagé.
