DL221-F

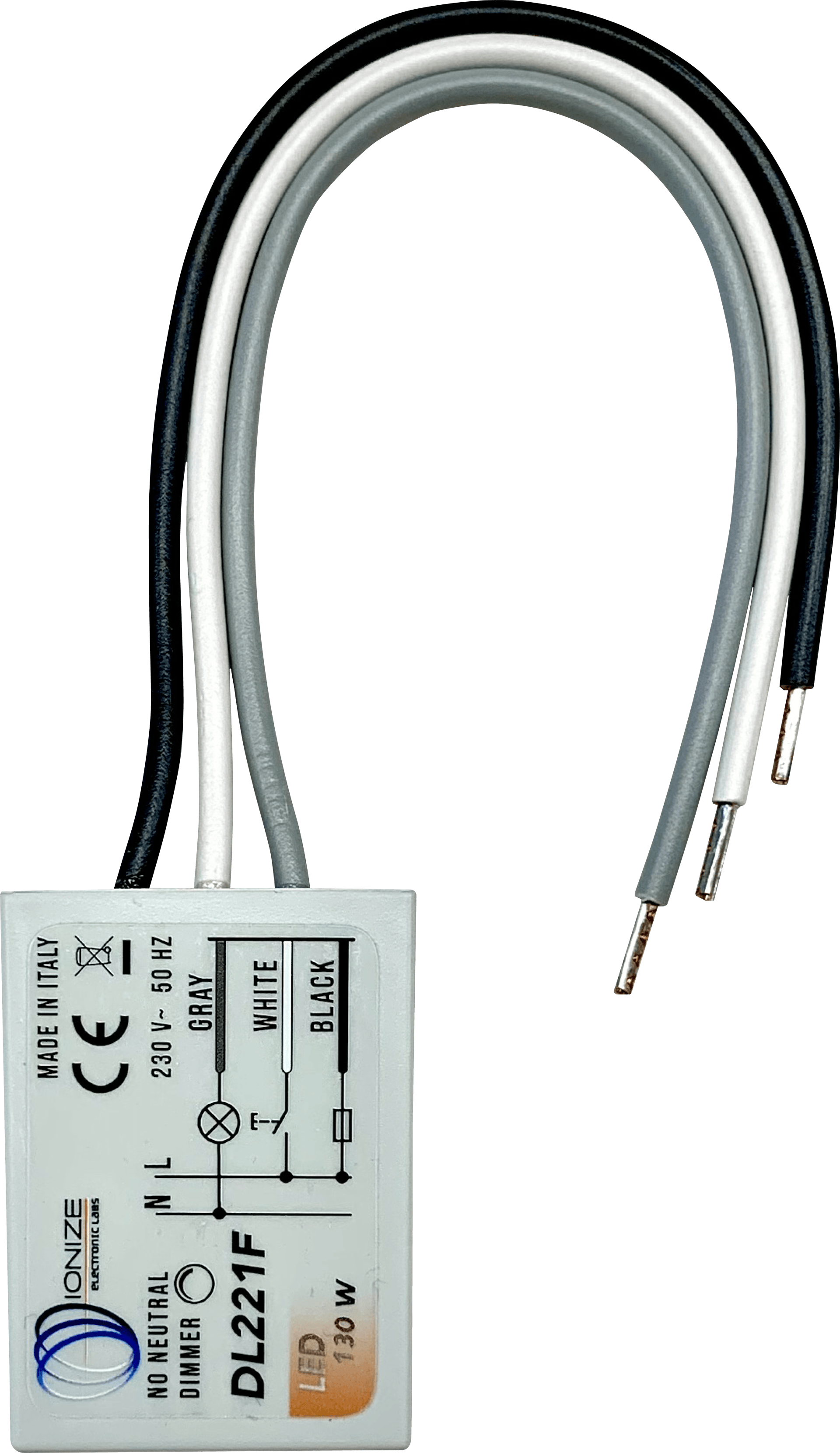

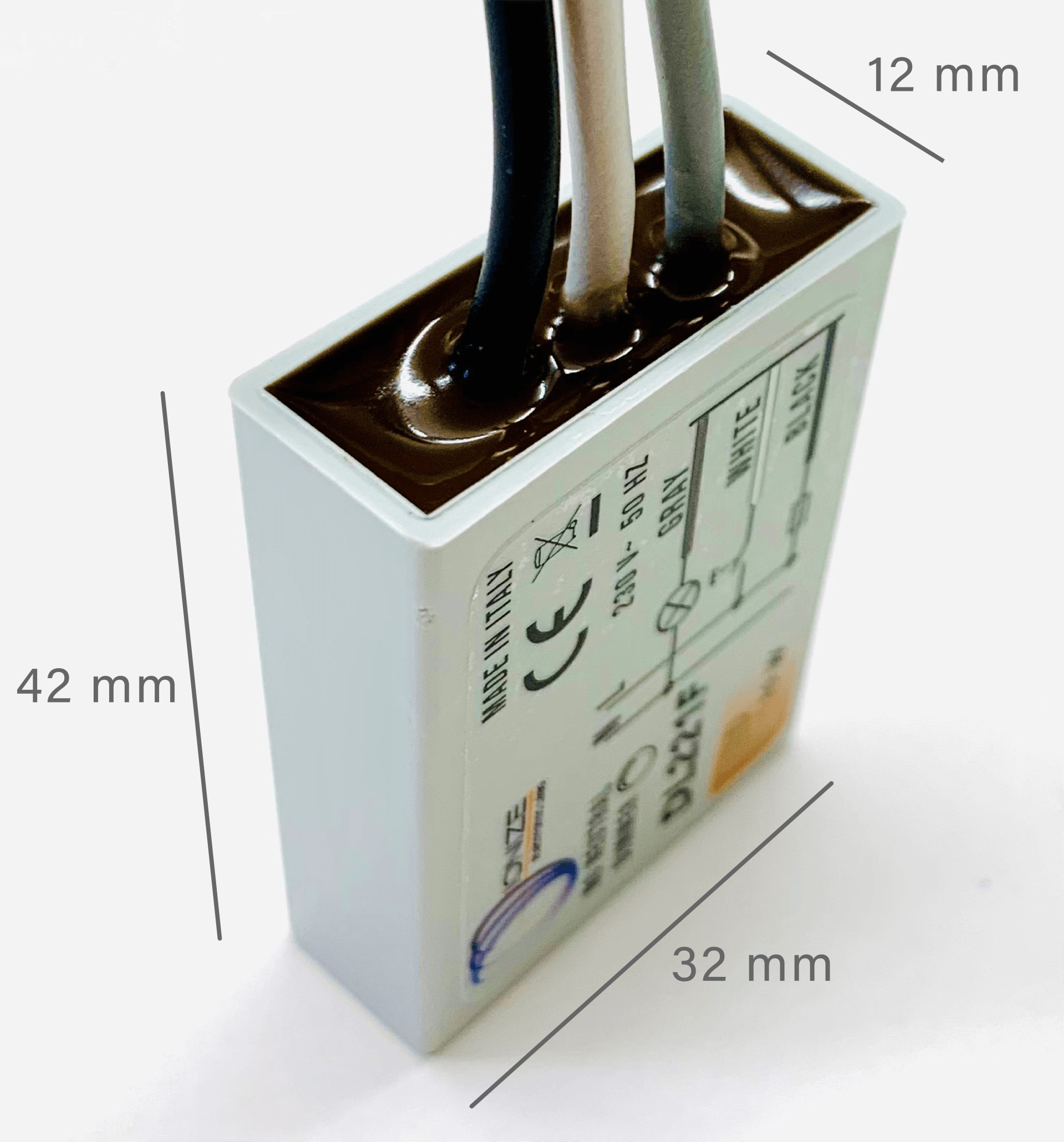

DL221F è un dispositivo di regolazione luminosa (dimmer) taglio di fase a MOSFET. L'uscita verso il carico è a 230V~ . La caratteristica distintiva del dimmer DL221F è il collegamento senza neutro: si inserisce sul filo di fase (L) senza necessità di collegamento diretto al neutro (N). Ciò lo rende compatibile alla sostituzione di un semplice interruttore o installazione in punti in cui non è presente il filo di neutro. E' comandabile da uno o più punti, per mezzo di pulsanti normal- mente aperti di qualsiasi serie civile. Il dispositivo è inserito in un involucro plastico e immerso in resina poliuretanica flame retardant UL94 V-0; questo conferisce proprietà ignifughe al prodotto.

Il dispositivo lavora in modalità TRAILING EDGE.

FUNZIONA SOLO CON LAMPADE DIMMERABILI

Autoconsumo: < 1 W

Instruction sheet

Disponibile su

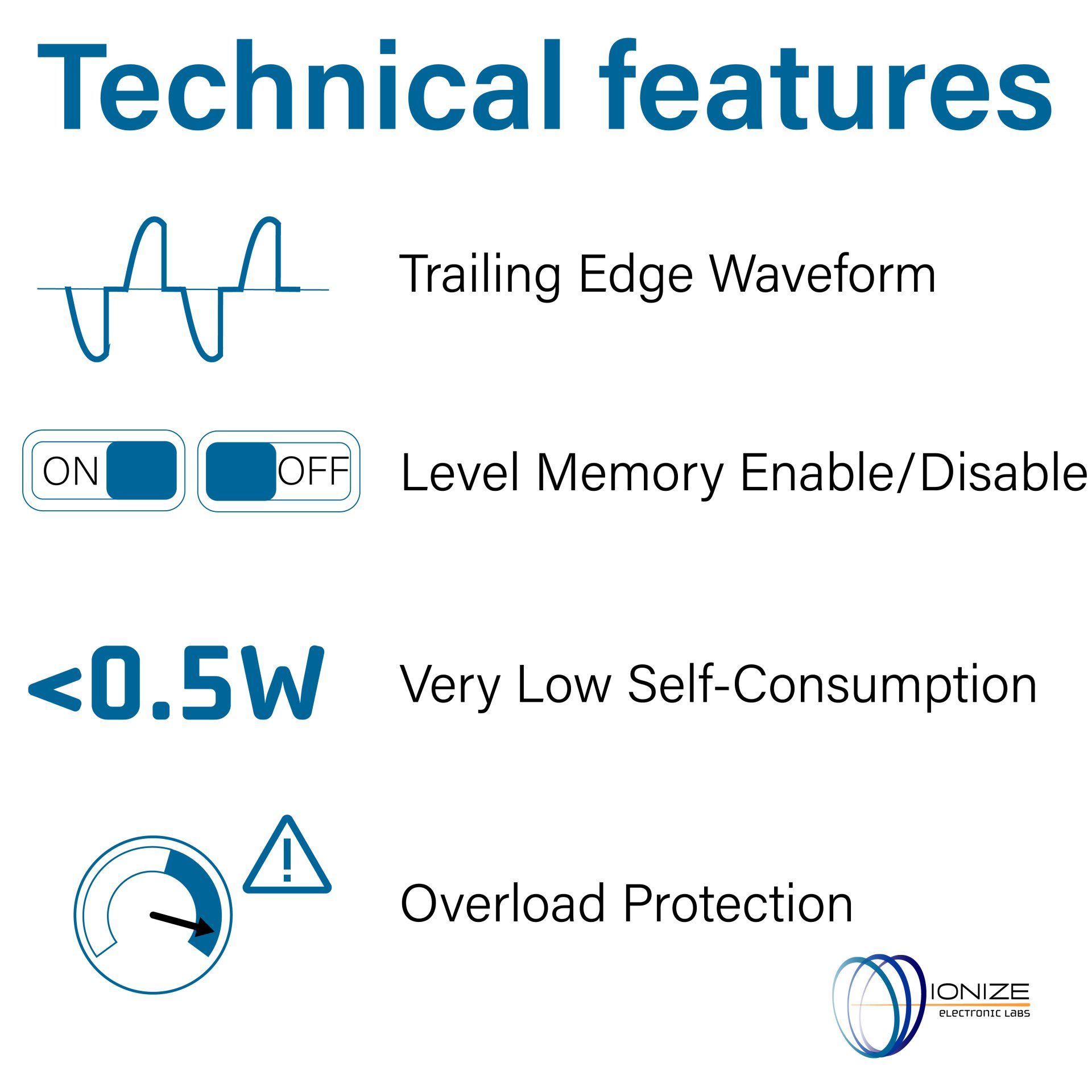

Caratteristiche tecniche


  • Alimentazione: 230 Vac 50 Hz
  • Temperatura operativa: -5 a +35 °C
  • Dimmerazione lineare della luce
  • Taratura minimo luminoso da pulsante
  • Memoria di un livello luminoso attivabile/Disattivabile
  • Non necessita di collegamento diretto al neutro







Funzionamento del dimmer

Funzionamento di default (senza memoria)

 Il funzionamento standard (impostazione di fabbrica), è senza memoria.
Per ogni breve pulsata, il dimmer si comporta come un normale interruttore ON-OFF. La luce se spenta si accenderà raggiungendo il livello massimo e viceversa da accesa si spegnerà.
Se invece si intende dimmerare la luce , la pulsata deve essere prolungata e sempre a luce accesa.
Una volta che si rilascerà il pulsante , la luce si fermerà al punto desiderato.
Ad ogni pulsata prolungata, la dimmerazione "cambia direzione".
In questa modalità, ogni volta che la luce verrà spenta il dimmer "perderà la memoria" del livello di luminosità impostato.

Il primo diagramma si riferisce alla durata della pulsata (con il tempo sull'asse delle ascisse).

I rettangoli più stretti e rigati intendono una pulsata breve, quelli più larghi ad una pulsata prolungata.

Il diagramma di sotto si riferisce alla luminosità della lampada ( luminosità sull'asse delle ordinate e il tempo sull'asse delle ascisse).

Per ogni breve pulsata, la luminosità passa sempre dal livello min a quello max e viceversa, senza fermarsi a livelli intermedi.

La prima pulsata prolungata sul grafico, imposta la luminosità dal livello massimo a quello intermedio desiderato.

La seconda pulsata " cambia la direzione della dimmerazione" e fa' ricrescere la luminosità in questo caso fino al livello massimo.

Funzionamento con memoria

Per impostare il dimmer in modalità memoria, seguire le indicazioni riportate sul foglio di istruzione.
Una volta impostata la modalità memoria, è possibile memorizzare un livello di luminosità preimpostato per ogni accensione.
Per farlo basta dimmerare la luce al livello di luminosità desiderato, dopodiché, ad ogni accensione, il dimmer si "ricorderà" di accendere la lampada direttamente all'ultimo livello di luminosità impostato.

Dopo una breve pressione del pulsante, la luce si accende al livello massimo.

Successivamente l'utente, da una pulsata prolungata, andando quindi a dimmerare la luce e rilasciando il pulsante al livello di luminosità desiderato.

Questo livello è di conseguenza il livello memorizzato.

Un'altra breve pulsata dell'utente spegne la la luce, mentre la successiva la riaccende all'ultimo livello di luminosità selezionato(funzione memoria).

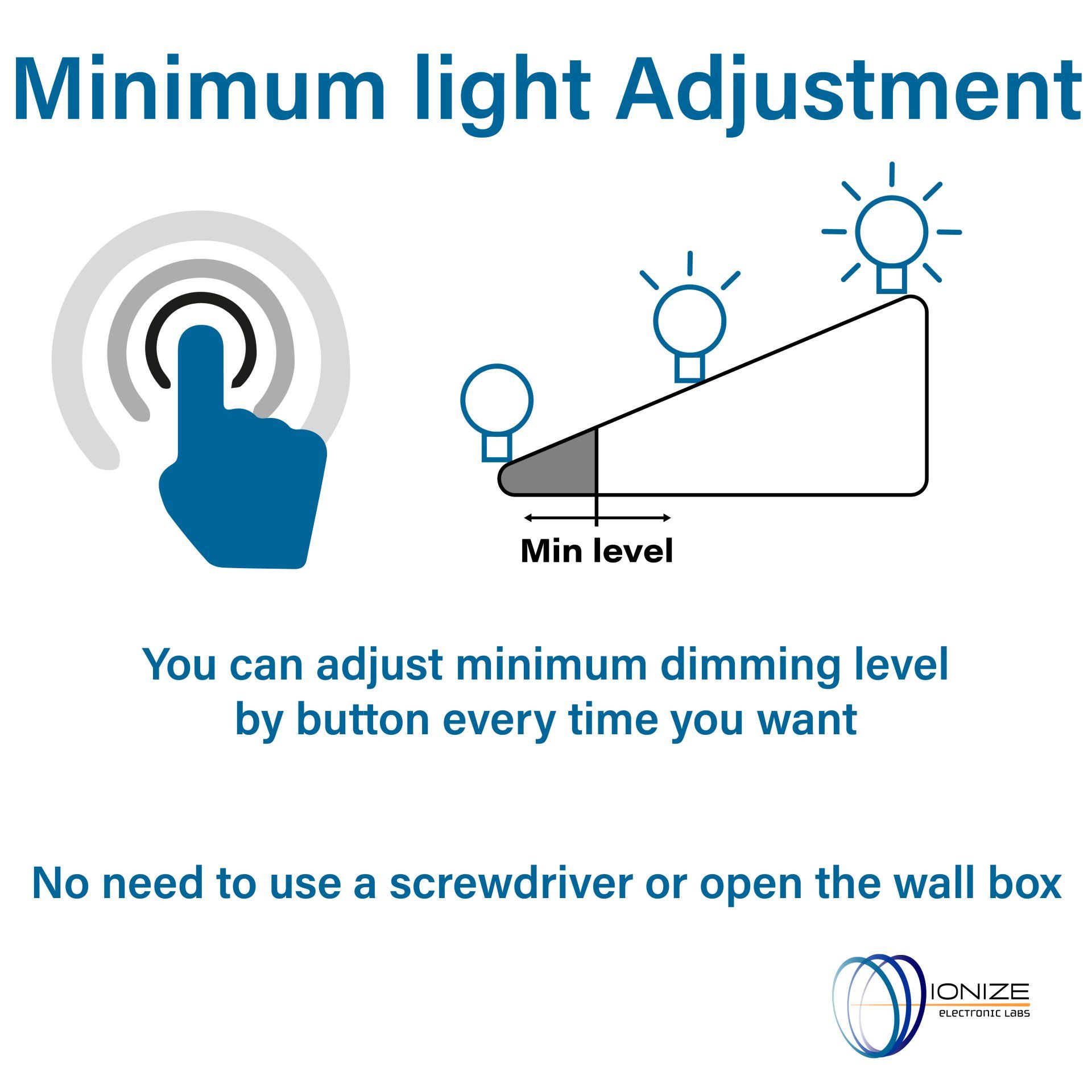

Taratura del minimo

DL221-F permette di tarare il minimo luminoso direttamente da pulsante.

Ogni tipologia di lampada può aver bisogno di un minimo luminoso diverso, inoltre questo può essere utile per evitare problemi "sfarfallio".

Per tarare il minimo luminoso occorre dare una pulsata prolungata fino a far scendere la luce al minimo attuale.

Una volta che la luminosità a raggiunto il minimo bisogna continuare a tenere premuto il pulsante per altri 5" circa.

A questo punto la luminosità dovrebbe cominciare a "oscillare" (tra 0 e 30%).

Per impostare il nuovo minimo basta rilasciare il pulsante al livello di luminosità desiderato.

Domande frequenti

Hai delle domande? Siamo qui per aiutarti.

  • La lampada sfarfalla

    Controlla che la lampada sia dimmerabile e di buona qualità.

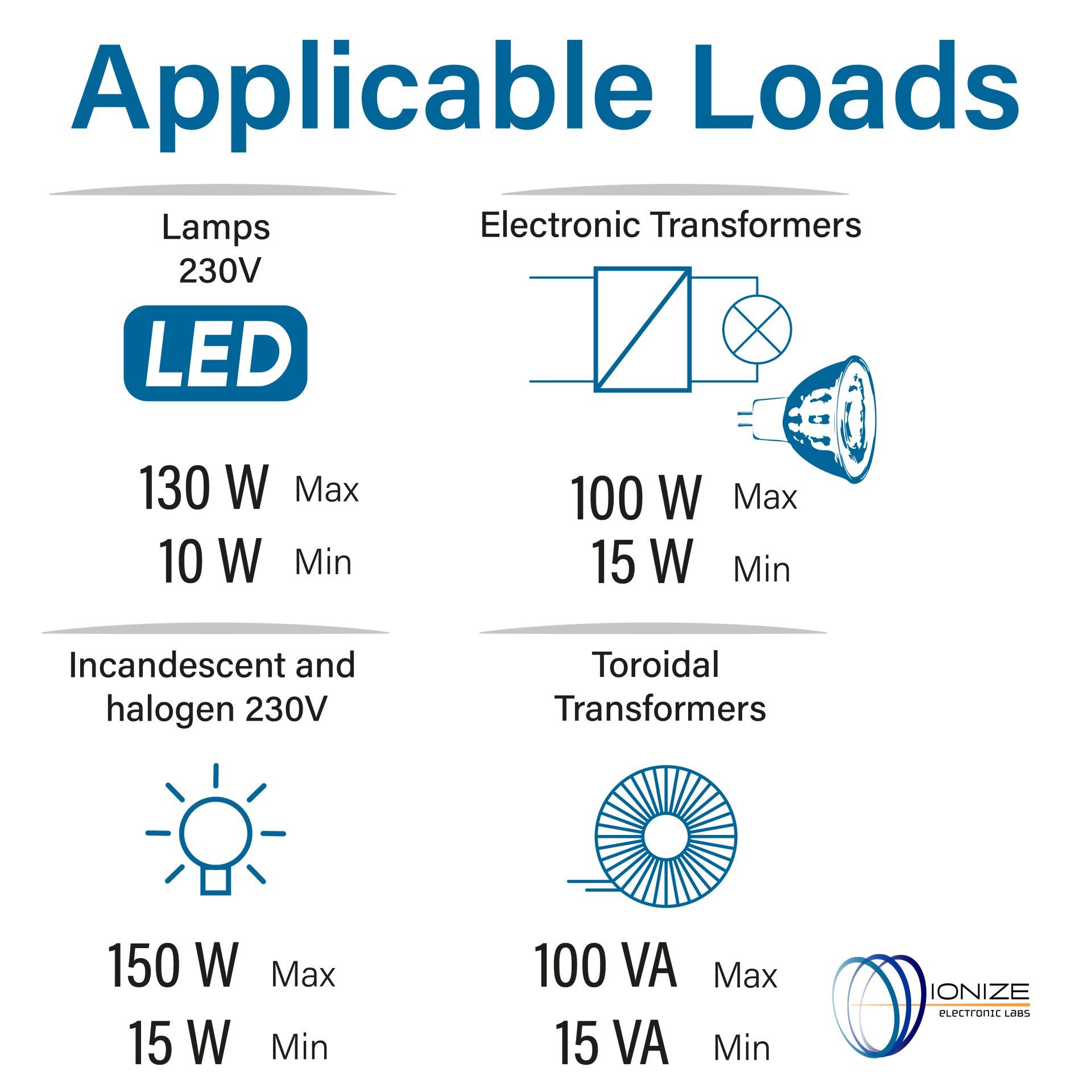

    Controlla che i carichi collegati al dimmer siano corretti rispetto al minimo consentito.

  • Qualche minuto dopo l'accensione, la luce si spegne.

    DL221-F è dotato di un dispositivo di protezione al surriscaldamento, che spegne la luce se il dimmer si surriscalda.

    Se succede questo controlla che il dimmer non sia esposto a fonti di calore.

    Controlla che i carichi collegati al dimmer siano corretti rispetto al massimo consentito.

  • Posso sostituire il mio vecchio Dimmer con DL221-F?

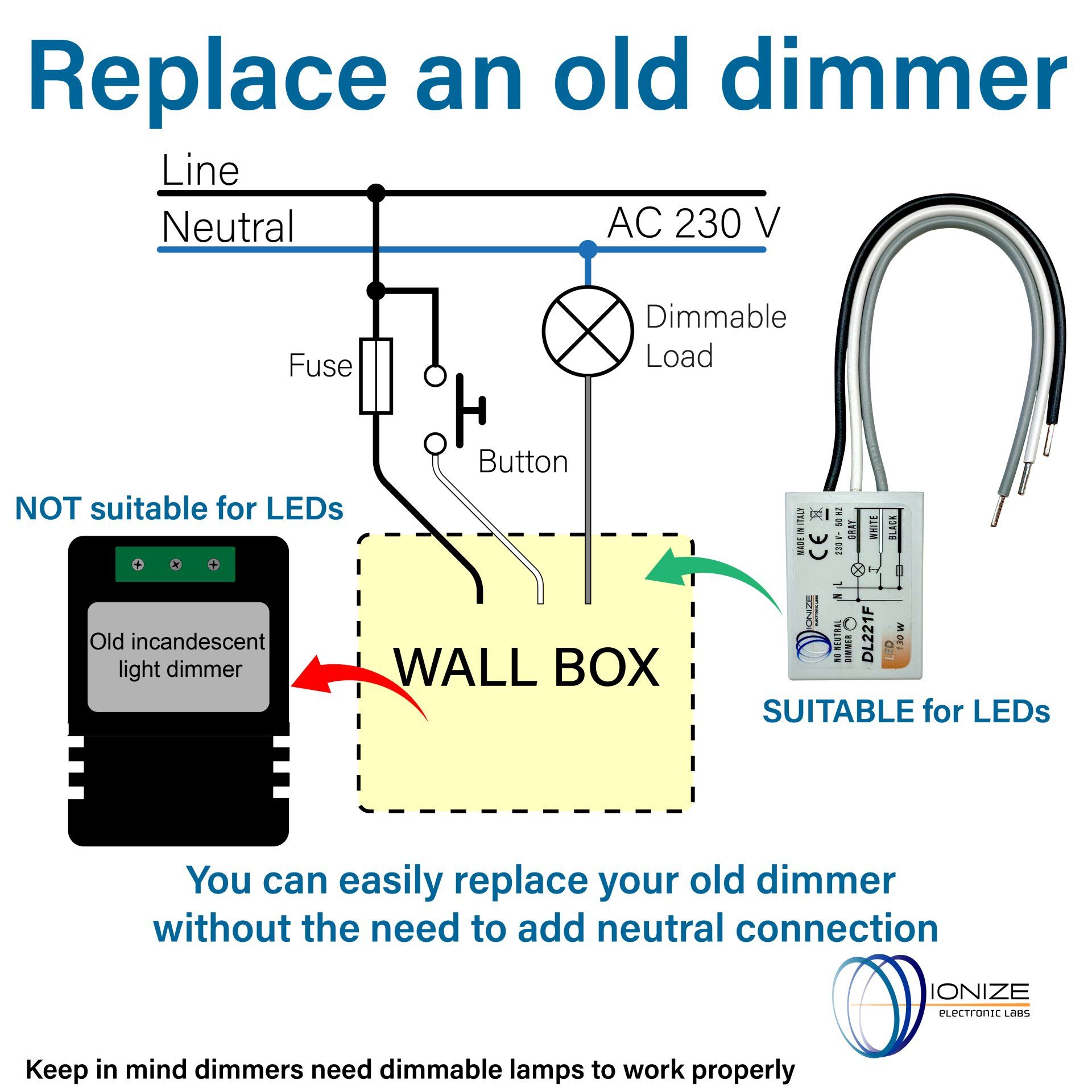

    Certo, DL221-F è stato progettato proprio per questo!

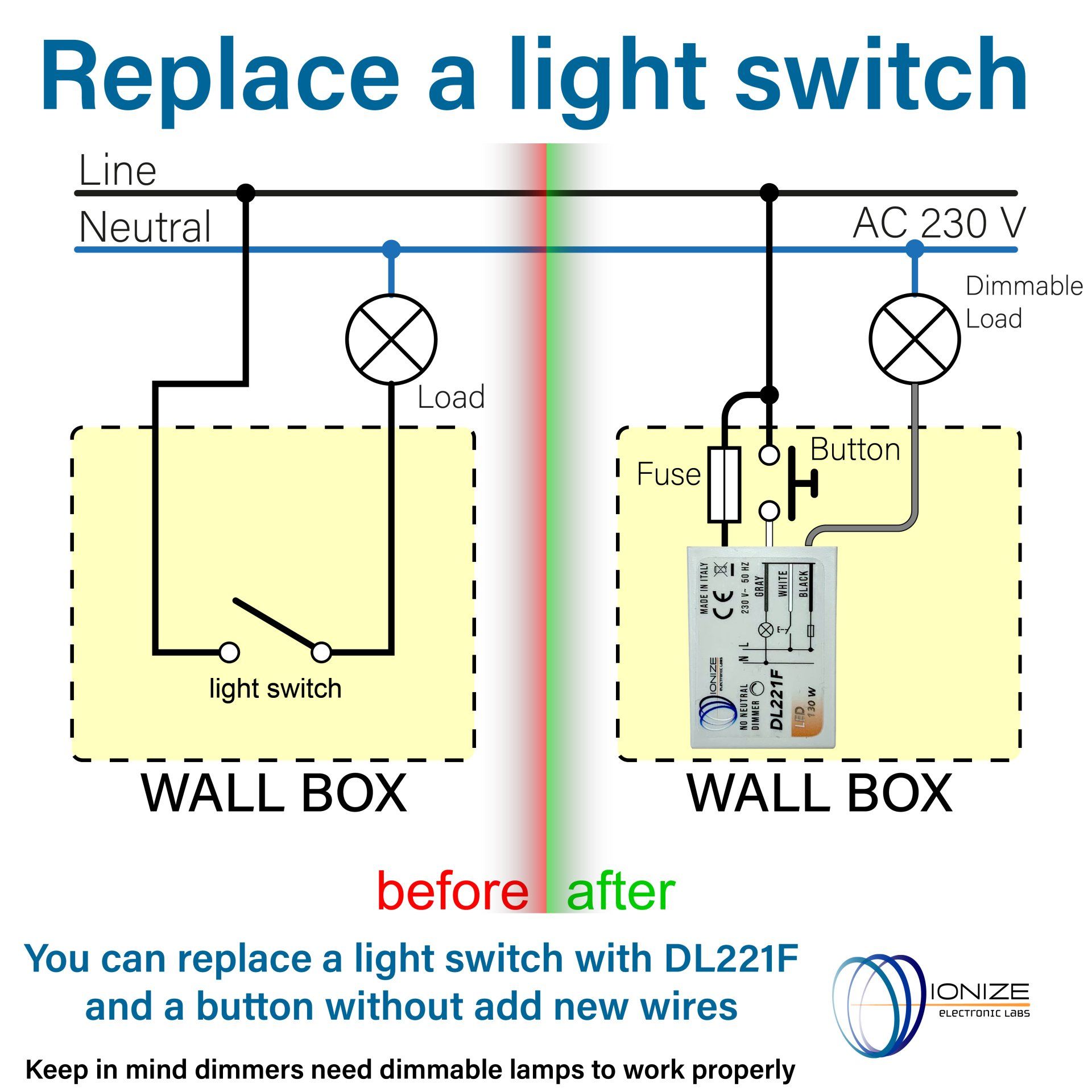

    Puoi farlo direttamente senza bisogno di modifiche all'impianto; accertati solo che la lampada/e sia dimmerabile.

  • Funziona con le luci LED?

    Si, controlla solo di utilizzare  lampade dimmerabili.

  • Altri problemi di funzionamento

    Controlla di non avere pulsanti bloccati.

    Scrivi a support@ionizelabs.com
